UPVC/CPVC管道系統
1、材料特性
PVC是由氯乙烯單體（VCM）聚合而成，PVC材料具有無毒，抗老化及耐酸堿的特性，因此非常適合用于化工管道之使用。而以PVC原料加入一定量的固體添加劑（無增塑劑）組成的混合物，稱之為硬質聚氯乙烯（簡稱UPVC）。
CPVC是由聚氯乙烯（PVC）再次氯化改性而成的高分子材料， PVC樹脂經過氯化后，氯含量由 56.7% 提高到 63-69%，使化學穩定性增加，從而提高了材料的耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕；其熱變形溫度和機械性能均高于UPVC許多。因此， CPVC 是工業管道的最佳工程材料之一。
2、管道系統介紹
UPVC及CPVC管道系統均具有耐腐蝕、耐沖擊、不易變形、內壁光滑、不易結垢、保溫性好、不導電、粘接方便、使用壽命長等特性。因此在性價比高與施工費用低廉的優勢上逐漸取代其它金屬管道系統，而且UPVC及CPVC管道系統維修保養方便快速，無需長時間停機而造成巨大損失，故UPVC及CPVC管道系統是當前工業管道設計的首選。
UPVC管道系統所允許使用溫度為 60 ℃，長期使用溫度為 45 ℃。其適用于輸送溫度低于45℃的一些腐蝕性介質； 也可以用于普通壓力流體的輸送，一般用于給排水管道、農業灌溉管道、環境工程管道、空調管道等。
CPVC管道系統所允許使用溫度為 110 ℃，長期使用溫度為 95 ℃。其適用于在標準允許的壓力范圍內輸送熱水及腐蝕性介質。一般用于石油、化工、電子、電力、冶金、造紙、食品飲料、醫藥、電鍍等工業領域。
3、物理性能
3.1 UPVC物理性能表
|
項 目 |
單 位 |
標 準 值 |
測 試 方 法 |
|
密度 |
kg/m3 |
1350～1460 |
ISO 1183 |
|
維卡軟化溫度 |
℃ |
（管材）≥80，（配件）≥74 |
ISO 2507 |
|
拉伸強度 |
MPa |
≥40 |
ISO 6259 |
|
沖擊強度 |
KJ/m2 |
11.0 |
ISO 179 |
|
縱向回縮率 |
% |
≤5 |
ISO 2505 |
|
落錘沖擊試驗（0 ℃） |
TIR |
≤10% |
ISO 3127 |
3.2 CPVC物理性能表
|
項 目 |
單 位 |
標 準 值 |
測 試 方 法 |
|
密度 |
kg/m3 |
1450～1650 |
ISO 1183 |
|
維卡軟化溫度 |
℃ |
（管材）≥110，（配件）≥103 |
ISO 2507 |
|
拉伸強度 |
MPa |
≥50 |
ISO 6259 |
|
沖擊強度 |
KJ/m2 |
8.0 |
ISO 179 |
|
縱向回縮率 |
% |
≤5 |
ISO 2505 |
|
落錘沖擊試驗（0 ℃） |
TIR |
≤10% |
ISO 3127 |

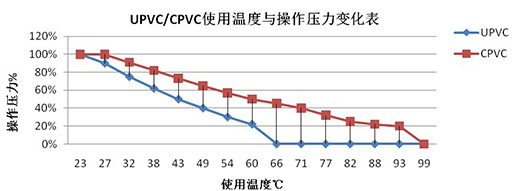

4、UPVC/CPVC管道之使用溫度與操作壓力對照表
本表系以常溫73℉（23℃）時，UPVC/CPVC管道之使用操作壓力為100%，隨著溫度的升高，其操作壓力殘余的百分比。
|
℉ |
73 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
|
℃ |
23 |
27 |
32 |
38 |
43 |
49 |
54 |
60 |
66 |
71 |
77 |
82 |
88 |
93 |
99 |
|
UPVC |
100% |
90% |
75% |
62% |
50% |
40% |
30% |
22% |
0% |
0% |
0% |
0% |
0% |
0% |
0% |
|
CPVC |
100% |
100% |
91% |
82% |
73% |
65% |
57% |
50% |
45% |
40% |
32% |
25% |
22% |
20% |
0% |
PS：有帶螺牙的管線，UPVC部分不得超過110℉（43℃）；CPVC部分不得超過150℉（66℃）。
